POLOVODIČE obrázky

jsou látky vedoucí elektrický proud podle vnějších podmínek.
(tj. brání průchodu el. proudu - podle teploty, osvětlení, napětí, přítomnosti jiné látky…)
Polovodivé materiály: Ge, Si, Se, Ga, As… - vlastní polovodiče (polovodivé samy o sobě).

Fotoodpor - velikost jeho odporu závisí na osvětlení (po osvětlení fotoodpor např. "brzdí" e^- méně). obr vid1 spsemoh
Využití: světelná čidla (fotoaparát, autom. spínače osvětlení), podobně fotobuňka (pás u pokladny, dveře výtahu, čidlo na umyvadle, pisoáru, poplašné systémy).

Termistor - velikost jeho odporu závisí na teplotě (t - odpor, vede lépe). obr vid spsemoh
Využití: elektronické teploměry (lékařský obr), tepelná čidla (pokojový termostat, tepelné senzory v mobilu, počítači, autě)…

Magnetorezistor - velikost jeho odporu závisí na okolním magnetickém poli. obr spsemoh
Využití: detektory magnetického pole (mobil, tablet, GPS…).

Příměsový polovodič - mezi atomy obyčejného polovodiče (např. Si) přimísíme pár atomů jiného prvku (As, In…).
Takto uměle vytvoříme polovodič typu P nebo N.
Spojením polovodičů P a N lze vyrobit:

• diodu

  P

  N

• tranzistor

  P    N    P

  nebo

  N   P    N

• tyristor

  P

  N

  P

  N

video polovodiče (nezkresl. věda)

Co je polovodič?
Jaké podmínky ovlivňují chování polovodiče?
Ke každému typu polovodiče uveď alespoň 2 využití.

Dioda

• Obyčejná dioda
  Umí: proud (přes sebe) jedním směrem propustit, opačným nepropustit.
  Šipka (v diodě)ukazuje směr technického proudu, který dioda propustí. ukázka
  Využití:
  * chrání spotřebič při vložení baterie obráceně
  * usměrnění ~ proudu v nabíječce, zdroji pro TV, počítač… (jednocestné, dvoucestné - viz obrázky)
• LED dioda V propustném směru svítí obr.
  (Light-Emitting Diode)
  Využití:
  LED barevná: svítící indikátory zapnutí elektroniky (TV, monitor…).
  LED zářivá: kapesní svítilna, podsvícení displeje mobilu, "tečky" reklamních obřích obrazovek, obrysová světla vozidel…
  LASEROVÁ: ukazovátko, čtení+zápis na CD/DVD/Blue-Ray, laser. měřidlo vzdálenosti, řezání laserem (materiál, laserový skalpel…), zaměřovač zbraně…
  laser = intenzivní úzký svazek světla (červený, zelený)
• Fotodioda propouští proud podle osvětlení, energie světla se v ní mění na el. energii (fotočlánek).
  Využití: - stejně jako fotoodpor
          - solární (fotovoltaické) články - solární elektrárna, solární panely družice, solární vozidlo, zahradní lampičky, kalkulačka…

Tranzistor

P    N    P		N   P    N


Umí: malým napětím řídit velké napětí (zapnout-vypnout, propustit více-méně)
Využití: veškerá elektronika (mobil, počítač, TV…), zesilovače (k reproduktorům), zapalování automobilu…

Vysvětlení funkce tranzistoru onsemi, zsvltava, realist, užití spsemoh.
Video: vysvětlení funkce P, N a tranzistoru: 1, 2

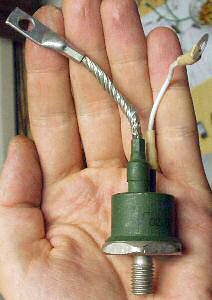

Tyristor obr

Umí: např. malým napětím řídit množství propuštěného el. proudu.
Využití: "plyn" u trolejbusu, tramvaje ("bzučení") - sám tyristor nespotřebovává energii (reostat ji přeměňuje na teplo).
